Der rasante Ausbau der Infrastruktur für Elektrofahrzeuge setzt Ladestationen extremen Umweltbelastungen, elektrischen Hochspannungslasten und häufigen physischen Stößen aus. Die Angabe des falschen Polymers für das Gehäuse eines Elektrofahrzeug-Ladegeräts oder eine interne elektrische Komponente führt zu vorzeitiger Verschlechterung, katastrophalen elektrischen Ausfällen, Garantieansprüchen und der Nichterfüllung strenger UL/CE-Sicherheitszertifizierungen. Der Übergang von der Konzeption zur Fertigung erfordert eine strenge Bewertung technischer Kunststoffe. In diesem Leitfaden werden die technischen Spezifikationen, Leistungskompromisse und Compliance-Anforderungen aufgeschlüsselt, die zur Auswahl des optimalen EV-Ladegerät-Kunststoffmaterials für bestimmte Komponenten erforderlich sind.
Sicherheit und Konformität bestimmen die Auswahl: Materialien müssen strenge Entflammbarkeitsstandards (UL 94 V-0 oder 5VA), hohe Comparative Tracking Index (CTI)-Bewertungen und relative thermische Index (RTI)-Anforderungen erfüllen, um elektrische Brände zu verhindern.
Komponentenspezifische Abstimmung: Es gibt kein universelles Polymer; Außengehäuse erfordern typischerweise Polycarbonat (PC) oder PC/ABS-Mischungen für Schlag- und UV-Beständigkeit, während interne Anschlüsse für thermische und elektrische Stabilität auf PBT oder Polyamide (PA6/PA66) angewiesen sind.
Umweltverträglichkeit ist nicht verhandelbar: Für Outdoor-Ladegeräte für Elektrofahrzeuge sind Materialien erforderlich, die auf langfristige Witterungsbeständigkeit ausgelegt sind und insbesondere UV-Strahlung, eindringender Feuchtigkeit und extremen Temperaturschwankungen standhalten.
Fertigungs- und Installationseffizienz: Bei der Materialauswahl muss ein ausgewogenes Verhältnis zwischen reiner Leistung, Spritzguss-Machbarkeit, Dimensionsstabilität, Werkzeugkosten und montagefreundlichen Merkmalen (z. B. leichte Strukturen und zuverlässige Leitungsausbrechungen) bestehen.
Inhaltsverzeichnis
Elektrische Sicherheit beginnt mit der Brandschutzkontrolle. Komponenten, die hohe Ströme verarbeiten, erfordern Materialien mit der Klassifizierung UL 94 V-0 oder 5VA. Diese Bewertungen stellen sicher, dass sich der Kunststoff bei Entzündung schnell selbst verlöscht, und verhindern so, dass sich ein lokaler Fehler zu einem vollständigen Stationsbrand ausweitet. Tritt ein Kurzschluss auf, muss das Gehäuse das thermische Ereignis abfangen. Ingenieure verlassen sich auf den Relativen Wärmeindex (RTI), um die Fähigkeit eines Polymers zu messen, die strukturelle und elektrische Integrität bei kontinuierlicher Einwirkung hoher Temperaturen aufrechtzuerhalten. Powermodule und Schnellladeanschlüsse erzeugen im Betrieb erhebliche Wärme. Der gewählte Kunststoff muss einer längeren thermischen Belastung standhalten, ohne sich zu verziehen, zu schmelzen oder seine Spannungsfestigkeit zu verlieren. Bei den Testprotokollen wird das Material über Tausende von Stunden erhöhten Temperaturen ausgesetzt, um eine normale Betriebslebensdauer zu simulieren.
UL 94-Bewertung | Brennendes Verhalten | Tropfeigenschaften | Anwendungseignung |
|---|---|---|---|
HB | Langsames horizontales Brennen | Brennende Partikel können abtropfen | Nicht kritische Niederspannungs-Innenabdeckungen |
V-2 | Hört innerhalb von 30 Sekunden auf zu brennen | Flammende Tropfen erlaubt | Sekundärgehäuse entfernt von Leistungsmodulen |
V-0 | Hört innerhalb von 10 Sekunden auf zu brennen | Keine brennenden Tropfen erlaubt | Primärgehäuse, Hochspannungsanschlüsse |
5VA | Hört innerhalb von 60 Sekunden auf zu brennen | Kein Durchbrennen (Lochbildung) | Direkte Unterstützung spannungsführender elektrischer Teile |
Hochspannungs-Gleichstrom-Schnellladegeräte erfordern außergewöhnliche Isolationseigenschaften, um Benutzer und interne Schaltkreise zu schützen. Der Comparative Tracking Index (CTI) misst die Widerstandsfähigkeit eines Materials gegen elektrische Lichtbögen auf seiner Oberfläche, wenn es Feuchtigkeit und Verunreinigungen ausgesetzt ist. Eine hohe CTI-Bewertung verhindert Oberflächenkritik, die häufig zu katastrophalen Kurzschlüssen führt. Die Auswahl eines Kunststoffmaterials für EV-Ladegeräte mit einem überlegenen CTI (Klasse 1 oder Klasse 0) ist für Innengehäuse und Steckerkörper, an denen Hochspannung und potenzielle Verschmutzung aufeinandertreffen, obligatorisch. Staub, Kondenswasser und Salznebel können leitende Pfade auf der Polymeroberfläche erzeugen. Materialien mit niedrigem CTI verkohlen unter diesen Bedingungen schnell, wodurch ein dauerhafter Kurzschlusspfad entsteht.
Ladestationen sind ständiger körperlicher Misshandlung durch heruntergefallene Stecker, versehentliche Fahrzeuganschläge und Vandalismus ausgesetzt. Die Materialien müssen die Schlagfestigkeitsklasse IK08 bis IK10 erreichen, um empfindliche interne Elektronik zu schützen. Die hohe Schlagfestigkeit stellt sicher, dass das Außengehäuse mechanische Stöße absorbiert, ohne zu zerbrechen, wodurch die IP-Schutzart und die elektrische Sicherheit der Station erhalten bleiben. Felddaten zeigen, dass Bildschirmabdeckungen und Steckerholster die am häufigsten beschädigten Komponenten sind. Durch die Spezifikation hochschlagfester Harze werden die Austauschraten vor Ort reduziert und der Wartungsaufwand gesenkt.
IK08: Schützt vor einem Aufprall von 5 Joule. Geeignet für Wohnwandkästen in kontrollierten Umgebungen.
IK09: Schützt gegen einen Aufprall von 10 Joule. Erforderlich für gewerbliche Parkhäuser und halböffentliche Räume.
IK10: Schützt vor Stößen mit 20 Joule. Obligatorisch für öffentliche, straßenseitige Ladeinfrastruktur, die starkem Vandalismus und Fahrzeugstößen ausgesetzt ist.
Outdoor-Ladegeräte sind das ganze Jahr über rauen Umgebungsbedingungen ausgesetzt. Die UV-Stabilisierung verhindert mit der Zeit Versprödung und Vergilbung. Das Material muss außerdem Fahrzeugflüssigkeiten, Reinigungsmitteln und Streusalzen standhalten. Die Kratz- und Verschleißfestigkeit der Oberfläche trägt dazu bei, die Markenästhetik und ein erstklassiges Gefühl während der gesamten Lebensdauer des Ladegeräts aufrechtzuerhalten. Nicht stabilisierte Kunststoffe werden nach einigen Jahren direkter Sonneneinstrahlung verkalken und reißen, wodurch die wasserdichte Versiegelung beeinträchtigt wird und die interne Elektronik dem Regen ausgesetzt wird.

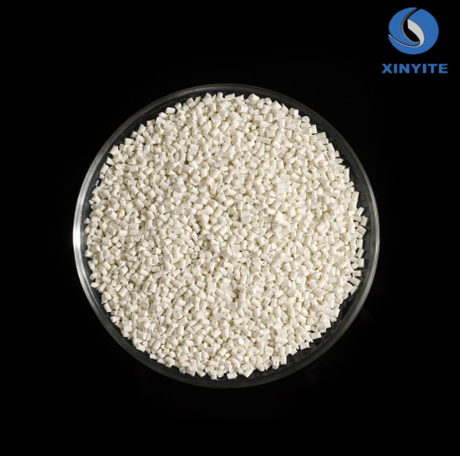

Polycarbonat bietet außergewöhnliche Schlagfestigkeit, hohe Dimensionsstabilität und ein hervorragendes ästhetisches Finish. Es dient als erste Wahl für externe EV-Ladegehäuse, Displays und Schutzhüllen. Reines PC kann anfällig für bestimmte chemische Lösungsmittel sein und unter Belastung zu Spannungsrissen führen. Das Mischen von PC mit ABS verbessert die Verarbeitbarkeit und chemische Beständigkeit, kann jedoch die absolute UV-Beständigkeit verringern, sofern keine spezifischen Additive eingearbeitet werden. Hersteller verwenden häufig PC/ABS für große, komplexe Gehäuseformen, da es beim Spritzgießen besser fließt und so innere Spannungen und Verformungen reduziert.
PBT bietet eine hervorragende elektrische Isolierung, eine hohe Dimensionsstabilität bei Feuchtigkeit und eine ausgezeichnete Beständigkeit gegen thermische Alterung. Es wird häufig für Ladeanschlüsse, Stecker, Steckdosen und Hochspannungs-Innengehäuse verwendet. Da PBT im Vergleich zu PC eine geringere Schlagfestigkeit aufweist, ist für strukturelle Anwendungen in der Regel eine Glasfaserverstärkung erforderlich. Ein zu 30 % glasfaserverstärktes PBT bietet eine enorme Zugfestigkeit und hält der wiederholten mechanischen Belastung von Tausenden von Steckzyklen in einem Ladestecker stand.

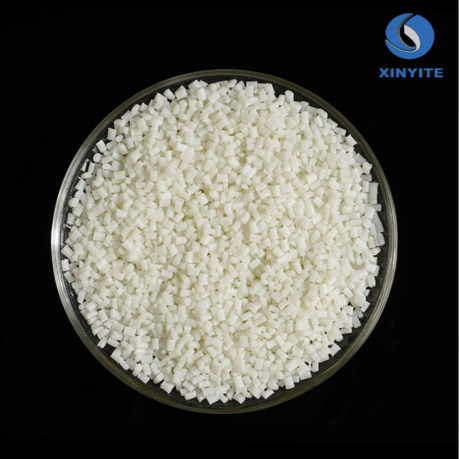

Polyamide bieten eine hohe mechanische Festigkeit, hervorragende Verschleißfestigkeit und hohe thermische Formbeständigkeitstemperaturen. Sie eignen sich ideal für interne strukturelle Halterungen, Kabelverschraubungen und mechanische Befestigungselemente. Eine wesentliche Einschränkung ist ihre hygroskopische Natur; Sie nehmen Feuchtigkeit aus der Luft auf. Diese Feuchtigkeitsaufnahme kann die Dimensionsstabilität verändern und den elektrischen Widerstand verringern, wenn sie nicht richtig formuliert wird. Ingenieure müssen diese Dimensionsvergrößerung berücksichtigen, wenn sie interne Komponenten mit engen Toleranzen entwerfen.
Polypropylen und Polyolefine bieten niedrige Kosten, außergewöhnliche Feuchtigkeits- und Chemikalienbeständigkeit sowie einfache Verarbeitung. Sie eignen sich für interne Batterie-/Energiemanagement-Isolierbarrieren, Strukturhalterungen und spannungsarme Innenabdeckungen. Aufgrund ihrer geringeren thermischen Formbeständigkeit und mechanischen Festigkeit sind sie für Komponenten mit hoher Beanspruchung oder hoher Hitze ungeeignet. Für interne Kabelführungskanäle und sekundäre Spritzschutze bietet PP jedoch eine hervorragende, leichte Lösung.
Diese Materialien bieten extreme Flexibilität, hohe chemische Beständigkeit und Haltbarkeit bei niedrigen Temperaturen. Thermoplastisches Polyurethan (TPU) und PVC werden standardmäßig für Kabelummantelungen, Drahtisolierungen und spezielle wetterfeste Dichtungen verwendet. TPU übertrifft PVC in puncto Kälteflexibilität und Abriebfestigkeit und ist damit die bevorzugte Wahl für hochwertige öffentliche Ladekabel, die täglich über Beton schleifen.
Material | Primäre Stärke | Primäre Schwäche | Gängige Anwendung für Ladegeräte für Elektrofahrzeuge |
|---|---|---|---|
PC/ABS | Hohe Schlagfestigkeit, gute Ästhetik | Mäßige chemische Beständigkeit | Außengehäuse, Displayränder |
PBT (glasgefüllt) | Hohe Hitzebeständigkeit, ausgezeichneter CTI | Ohne Verstärkung spröde | Steckverbinder, Hochspannungssteckdosen |
PA66 | Verschleißfestigkeit, mechanische Festigkeit | Feuchtigkeitsaufnahme | Kabelverschraubungen, interne Halterungen |
TPU | Flexibilität bei kaltem Wetter, Abriebfestigkeit | Höhere Materialkosten | Ladekabelummantelungen, Zugentlastung |
Äußere Gehäuse müssen UV-Beständigkeit, IK10-Schlagzähigkeit und NEMA/IP-Gehäuseabdichtungsfähigkeiten ausgleichen. Zu den empfohlenen Materialien gehören UV-stabilisiertes PC, PC/ABS oder spezielles ASA (Acrylnitril-Styrol-Acrylat) für längere Außeneinsätze. ASA bietet im Vergleich zu Standard-ABS eine überlegene Witterungsbeständigkeit und behält seine Farbe und seinen Glanz auch nach Jahren intensiver Sonneneinstrahlung. Bei der Konstruktion des Hauptkörpers müssen Ingenieure sicherstellen, dass die Wandstärke ausreicht, um den für die IK10-Zertifizierung erforderlichen Stahlkugel-Falltest zu bestehen.
Steckverbinder erfordern eine hohe Steckzyklusbeständigkeit, eine extreme thermische Beständigkeit gegenüber der Hitze beim Schnellladen und einen hohen CTI. Für diese hochbeanspruchten Bauteile empfehlen sich glasfaserverstärktes PBT oder flammhemmendes PA66. Die Stifte im Inneren des Steckers erzeugen aufgrund des elektrischen Widerstands lokal Wärme. Der umgebende Kunststoff darf nicht erweichen oder sich verformen, da dies zu einer Fehlausrichtung der Stifte führen würde, was zu einer schlechten Verbindung und weiterer Wärmeentwicklung führen würde.
Kabel erfordern eine hohe Flexibilität bei Minustemperaturen, Abriebfestigkeit und Flammwidrigkeit. TPU wird für den Premium- oder Hochleistungseinsatz im Außenbereich bevorzugt, während Spezial-PVC für kostensensible Anwendungen im Wohnbereich geeignet ist. Die Zugentlastungstülle, an der das Kabel in den Stecker eintritt, ist einer starken Biegebeanspruchung ausgesetzt. Durch den Einsatz eines hochwertigen Elastomers wird verhindert, dass der Kabelmantel reißt und die innenliegenden Hochspannungsleitungen freigelegt werden.

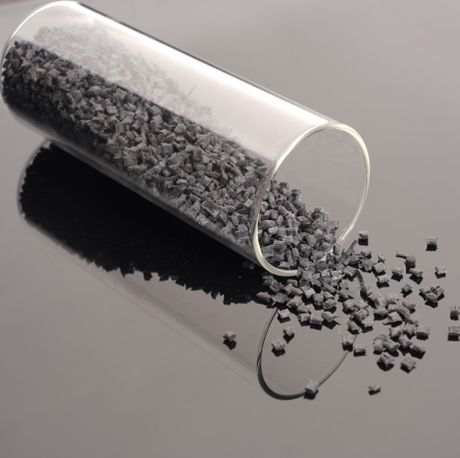

Interne Halterungen erfordern Dimensionsstabilität bei Dauerhitze, hohe Durchschlagsfestigkeit und Kriechfestigkeit. PBT, PA6 oder PPS (Polyphenylensulfid) eignen sich am besten für Komponenten in der Nähe von Leistungselektronik mit hoher Hitzeentwicklung. Die Kriechfestigkeit ist für Teile, die durch Schrauben zusammengehalten werden, von entscheidender Bedeutung. Wenn der Kunststoff unter kontinuierlicher Druckbelastung kriecht, lockern sich die Schrauben mit der Zeit, was möglicherweise zu Erdschlüssen oder mechanischen Ausfällen führen kann.
Auftragnehmer modifizieren Gehäuse häufig vor Ort, um sie an bestimmte Verkabelungskonfigurationen anzupassen. Das gewählte Material muss physikalischen Veränderungen problemlos standhalten. Es sollte ein sauberes Bohren ohne Splittern ermöglichen und ein sauberes Herausspringen vorgeformter Aussparungen ermöglichen. Spröder Kunststoff reißt beim Bohren, zerstört das gesamte Gehäuse und führt zu Verzögerungen bei der Installation. Durch die Angabe eines Kunststoffmaterials für das Ladegerät für Elektrofahrzeuge mit guten Schlagzähmodifikatoren wird sichergestellt, dass das Gehäuse einer rauen Handhabung durch Installateure standhält.
Ladegerätkonstruktionen müssen für standardmäßige elektrische Leitungen für Privathaushalte und Gewerbe geeignet sein, z. B. PVC oder flüssigkeitsdichte, flexible Metallleitungen. Bauabstände und Materialgewicht haben direkten Einfluss auf die einfache Wandmontage durch eine Person. Schwere, überdimensionierte Gehäuse erfordern die Montage durch zwei Techniker, was die Arbeitskosten erhöht. Durch die Verwendung optimierter Rippenstrukturen im Inneren des Kunststoffgehäuses bleibt die Festigkeit erhalten und gleichzeitig wird das Gesamtgewicht reduziert.
Materialschrumpfungsraten, Fließeigenschaften und Werkzeugtemperaturen wirken sich stark auf die Kosten und Zykluszeiten des Spritzgießens aus. Die Auswahl eines Harzes, das Leistung und Herstellbarkeit in Einklang bringt, gewährleistet Produktionseffizienz. Hochtemperaturharze wie PPS erfordern spezielle Formen mit Ölheizung, was die Werkzeugkosten erhöht. Standardmäßige PC/ABS-Mischungen können mit herkömmlichen wassergekühlten Werkzeugen geformt werden, wodurch die anfänglichen Investitionsausgaben überschaubar bleiben.
Die Spezifizierung hochentwickelter Nischenpolymere birgt Risiken in der Lieferkette. Die Verwendung weithin verfügbarer, branchenüblicher Mischungen gewährleistet eine gleichbleibende Verfügbarkeit und vorhersehbare Lieferzeiten. Wenn es zu Verzögerungen bei einer bestimmten, individuell gefärbten, UV-stabilisierten PC-Sorte kommt, wird die Produktion eingestellt. Die Entwicklung auf der Grundlage von Standardqualitäten und die Anwendung sekundärer UV-Beschichtungen oder -Farben kann manchmal eine widerstandsfähigere Lieferkettenstrategie bieten.
Der regulatorische Druck für wiederverwertbare Materialien nimmt zu. Die Bewertung der Machbarkeit der Einbeziehung von Post-Consumer-Recyclingkunststoffen (PCR) ohne Beeinträchtigung der UL-Zertifizierungen wird zu einer entscheidenden Designüberlegung. Viele Hersteller testen derzeit Mischungen mit 20 bis 30 % PCR-Polycarbonat auf unkritische Strukturkomponenten, um regionale Umweltauflagen zu erfüllen.
Chemische Einwirkung in Kombination mit mechanischer Belastung kann zu einem plötzlichen Gehäuseversagen führen. Reinigungsmittel, die von Wartungsteams verwendet werden, enthalten häufig aggressive Lösungsmittel, die Polycarbonate angreifen. Minimieren Sie dieses Risiko, indem Sie während der Prototyping-Phase strenge chemische Kompatibilitätstests durchführen und eine ordnungsgemäße Formflussanalyse verwenden, um interne Restspannungen zu reduzieren. Auch das Glühen der Kunststoffteile nach dem Formen kann innere Spannungen abbauen und so die Wahrscheinlichkeit von ESC drastisch reduzieren.
Durch UV-Strahlung werden Kunststoffe gelb, spröde oder kreidig, was die Markenwahrnehmung beeinträchtigt. Geben Sie Harze mit inhärenter UV-Beständigkeit wie ASA vor oder tragen Sie spezielle UV-beständige Polyurethanbeschichtungen auf, um das Erscheinungsbild beizubehalten. Dunklere Farben neigen dazu, Vergilbungen besser zu verbergen, absorbieren aber mehr Sonnenwärme, was die Innentemperatur des Ladegeräts erhöhen kann. Das Wärmemanagement muss die Wahl der Außenfarbe berücksichtigen.
Niedrige Temperaturen führen dazu, dass Kunststoffe ihre Schlagfestigkeit verlieren, was zu rissigen Gehäusen oder steifen Kabeln führt. Standard-PVC-Kabel werden bei -20 °C steif und unhandlich. Integrieren Sie Niedertemperatur-Schlagzähmodifikatoren in die Harzformel und entscheiden Sie sich für Kabelummantelungen auf TPU-Basis anstelle von Standard-PVC für kalte Klimazonen. Das Testen von Materialien bei -40 °C stellt sicher, dass sie harte Wintereinsätze überstehen, ohne beim Aufprall zu zerbrechen.
Ein unsachgemäßer Materialaustausch durch Vertragshersteller kann dazu führen, dass UL-, CE- oder RoHS-Zertifizierungen nicht bestanden werden. Legen Sie die genauen Materialqualitäten in der Stückliste fest und fordern Sie für jede Charge Materialanalysezertifikate (COA) an. Eine allgemeine Beschriftung „Polycarbonat“ in einer Zeichnung reicht nicht aus; Zur Wahrung der UL-Dateiintegrität müssen der genaue Hersteller und die Güteklasse angegeben werden.
Legen Sie die spezifischen IP- und IK-Bewertungen fest, die für Ihre Einsatzumgebung erforderlich sind, bevor Sie Basisharze auswählen.
Tragen Sie in Ihrer Stückliste die genauen Materialqualitäten und Herstellerteilenummern ein, um unbefugte Ersetzungen zu verhindern, die zum Erlöschen der UL-Zertifizierungen führen könnten.
Bestellen Sie Prototypenmuster Ihrer ausgewählten Materialien und unterziehen Sie diese beschleunigten UV- und thermischen Alterungstests.
Arbeiten Sie mit Ihrem Spritzgusspartner zusammen, um Formflusssimulationen durchzuführen, um sicherzustellen, dass das ausgewählte Polymer keinen übermäßigen Verzug oder inneren Spannungen unterliegt.
Bei der Auswahl des richtigen Kunststoffmaterials für das Ladegerät für Elektrofahrzeuge müssen elektrische Sicherheit, Umweltverträglichkeit, Fertigungseffizienz und langfristige Zuverlässigkeit in Einklang gebracht werden. Durch die Auswahl von Materialien, die den Leistungsanforderungen jeder Komponente entsprechen, können Hersteller sicherere, langlebigere und kostengünstigere Ladelösungen für Elektrofahrzeuge bauen.
Xinyite ist ein professioneller Hersteller, der sich auf technische Hochleistungskunststoffe für anspruchsvolle Industrieanwendungen spezialisiert hat. Mit umfassender Erfahrung in der kundenspezifischen Polymermodifikation, flammhemmenden Verbindungen und verstärkten Kunststoffmaterialien bietet Xinyite zuverlässige Materiallösungen, die Kunden dabei helfen, die Produktleistung zu verbessern, internationale Sicherheitsstandards zu erfüllen und die Entwicklung fortschrittlicher Ladeausrüstung für Elektrofahrzeuge zu beschleunigen.
A: Polycarbonat (PC)-Mischungen, insbesondere PC/ABS oder ASA, sind aufgrund ihrer Kombination aus hoher Schlagfestigkeit, Dimensionsstabilität und ausgezeichneter UV-Stabilität ideal für den Langzeiteinsatz im Freien.
A: UL 94 V-0 stellt sicher, dass sich der Kunststoff bei Entzündung schnell selbst verlöscht, wodurch verhindert wird, dass lokale elektrische Fehler oder überhitzte Komponenten einen katastrophalen Stationsbrand verursachen.
A: Thermoplastisches Polyurethan (TPU) wird aufgrund seiner Flexibilität bei frostigem Wetter und seiner hohen Abriebfestigkeit häufig für Hochleistungs-Außenkabel verwendet. PVC wird für leichtere, kostensensible Anwendungen verwendet.
A: Ein hoher Comparative Tracking Index (CTI) verhindert elektrische Lichtbögen auf der Kunststoffoberfläche, wenn sie Feuchtigkeit ausgesetzt wird, was für die sichere Isolierung interner Hochspannungskomponenten von entscheidender Bedeutung ist.
A: Ja, Post-Consumer-Recyclingkunststoffe (PCR) können verwendet werden, vorausgesetzt, dass die spezifische Recyclingmischung noch die strengen UL- und CE-Sicherheitszertifizierungen erfüllt, die für elektrische Hochspannungskomponenten erforderlich sind.
